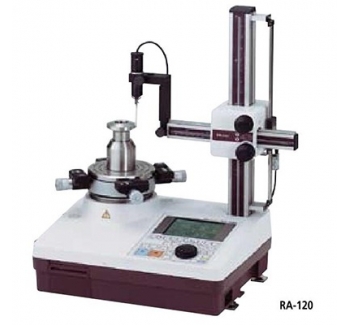

RA-120/120P圓度測量儀——操作簡單、小巧輕便，用于車間生產線旁邊。
規格：
型號 | RA-120 | RA-120P | ||
旋轉工作臺 | 旋轉精度 ( JIS B 7451-1997 ) | 徑向 | ( 0.04+6H/10000 ) μm H: 為測量高度 ( mm ) | |
軸向 | ( 0.04+6X/10000 ) μm X: 到旋轉工作臺軸的距離 ( mm | |||
旋轉速度 | 6rpm | |||
工作臺有效直徑 | ?150mm | |||
調心范圍 | ±3mm | |||
調水平范圍 | ±1o | |||
MAX測量直徑 | ?280mm ( ?380mm: 當檢出器變為垂直方向時， 只能測量 50mm 以下的工件 ） | |||
MAX工件直徑 | ?440mm | |||
臺面MAX承重 | 25kg | |||
垂直軸移動 | 垂直移動 | 280mm 從工作臺臺面 | ||
MAX檢測高度 | 離旋轉工作臺面 280mm ( 480mm: 檢出器支架反面安裝在垂直位置） | |||
MAX檢測深度 | ?30 × 100mm ( 深度 ) , ?7 × 50mm ( 深度 ) | |||
X 軸 | 水平移動 | 165mm ( –25mm - 140mm包括工作臺旋轉中心) | ||
檢出器 *1*2 | 測量范圍 | ±1000μm | ||
測力 | 100mN (± 30%) | |||
測桿形狀 | ?1.6 硬質合金 | |||
