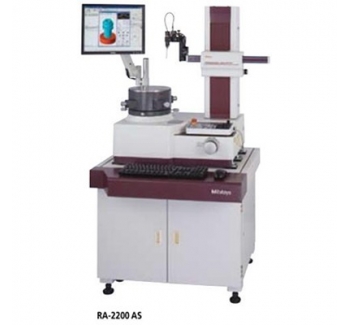

RA-2200圓度測量儀
徑向的旋轉精度要高于 0.02+3.5H/10000µm，而在軸向精度達到 0.02+3.5X/10000µm 。不僅保證圓度或圓柱度的高精度測量而且還能保證平面度的高精度測量。
? 操作簡便的高精度轉臺
徑向的旋轉精度要高于 0.02+3.5H/10000μm，而在軸向精度達到 0.02+3.5X/10000μm 。不僅保證圓度或圓柱度的高精度測量而且還能保證平面度的高精度測量。RA-2200AS/AH采用具有自動調心和調水平功能，這樣操作者無需進行手動調心和調水平操作。此外，RA-2200DS/DH 型號的指導系統作為標準特性，幫助未經培訓的操作者簡單順利地進行調心和調水平操作。
? 連續的內徑 / 外徑測量能實現更高生產率
無需改變檢出器移動方向，就能連續追蹤工件的內徑和外徑 * 1 。
*1: 內徑高達 ?50mm 。
? 滑動檢出器支架作為標準件配備
檢出器支架內包含一個滑動機構。能夠通過單擊測量深孔厚壁工件，標準檢出器很難實現。為了便于測量，接觸點的位置要高于工件，然后再把檢出器支架調低。另外，使用連續內徑 / 外徑測量功能，可輕松測量內 /外徑。
? 裝有定位傳感器，能進行高精度重復測量
X軸驅動裝置內有三豐公司光柵尺，可直接探測驅動裝置的位置。它保證了對重復測量來說至關重要的高精度定位。
? 安全裝置作為標準特性提供
檢出器裝置內配有碰撞感應功能 ( 在垂直方向時 ) 防止 Z 方向上破壞性碰撞的發生。另外，還配有超限防預功能，當檢出器位移超出其范圍時，將停止系統的運行。
規格：
型號 | RA-2200AS | RA-2200DS | RA-2200AH | RA-2200DH | ||
旋轉工作臺 | 旋轉精度 ( JIS B 7451-1997 ) | 徑向 | ( 0.02+3.5H/10000 ) μm H: 為測量高度 ( mm） | |||
軸向 | ( 0.02+3.5X/10000 ) μm X: 到旋轉工作臺軸的距離 ( mm | |||||
旋轉速度 | 2,4，6，10rpm | |||||
工作臺有效直徑 | ?235mm | ?200mm | ?235mm | ?200mm | ||
調心范圍 | ±3mm | ±5mm | ±3mm | ±53mm | ||
調水平范圍 | ±1o | |||||
MAX測量直徑 | ?300mm | |||||
MAX工件直徑 | ?580mm | |||||
臺面MAX承重 | 30kg | |||||
垂直軸移動( Z 軸立柱 | 移動直線度 ( λ c2.5） | 0.10μm/100mm 0.15μm/300mm | 0.10μm/100mm 0.25μm/500m | |||
與轉臺軸平行度 ( 母線要素基準 ) | 0.7μm/30a0mm | 1.2μm/500mm | ||||
定位速度 | MAX: 50mm/s ( 測量時 : 0.5,1.0, 2.0, 5.0 mm/s | |||||
MAX檢測高度 | 測量外徑時 | 300mm | 500mm | |||
測量內徑時 | 300mm | 300mm | ||||
MAX檢測深度 ( 使用標準測桿時 | ? 32 × 85mm ( 深度 ) , ?7 × 50mm ( 深度 ） | |||||
X 軸 | 直線度 ( λc2.5) | 0.7μm/150mm | ||||
與轉臺軸垂直度 ( 母線要素基準 | 1.0μm/150mm | |||||
移動范圍 | 175mm ( –25mm - +150mm 轉臺中心） | |||||
移動速度 | MAX : 30mm/s ( 測量時 : 0.5, 1.0, 2.0, 5.0 mm/s） | |||||
檢出器 | 測力 | 約 10 - 50mN, 1 - 5 級 | ||||
標準測桿 , 材質 | ?1.6mm 硬質合金 | |||||
范圍 | 標準 | ±400μm/±40μm/±4μm | ||||
跟蹤 | ±5mm | |||||
其他 | 帶 IN/OUT 切換功能、測力切換功能 ( 5 級切換 ) 、測頭角度指示(±45o) , Z 軸方向沖擊探測功能、帶滑動式檢出器 ( 3 姿勢規格） | |||||
其他 | 電源 | 100-240VAC | ||||
氣壓 | 0.39MPa | |||||
空氣消耗量 ( 標準狀態） | 30L/min 標準狀態 ( 80L/min 以上氣源 ） | |||||
本體重量 | 180kg | 200kg | ||||
