圓度儀

圓度儀是一種測量零件回轉表面(軸、孔或球面)不圓度的精密儀器。通常有兩種類型：小型臺式，把工件裝在回轉的工作臺上，測量頭裝在固定的立柱上；大型落地式，把工件裝在固定的工作臺上，測量頭安裝在回轉的主軸上。測量時，測量頭與工件表面接觸，儀器的回轉部分(工作臺或主軸)旋轉一周。因回轉部分的支承軸承精度極高，故回轉時測量頭對被測表面將產生一高精度的圓軌跡。被測表面的不圓度使測量頭發生偏移，轉變?yōu)殡?或氣)信號，再經放大，可自動記錄在圓形記錄紙上，直接讀出各部分的不圓度，供評定精度與工藝分析之用。廣泛用于精密軸承、機床及儀器制造工業中。

工作原理：

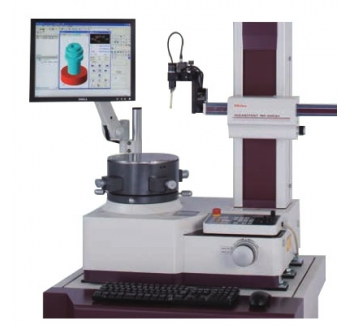

圓度儀圓度儀

圓度儀采用半徑測量法，工作旋轉式。該圓度儀旋轉軸系采用高精度氣浮主軸作為測量基準；該圓度儀電器部分由計算機及精密圓光柵傳感器、精密電感位移傳感器組成，圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的度；圓度儀測量軟件采用基于中文版WinXP操作系統平臺的圓度測量軟件，完成數據采集、處理及測量數據管理等工作。
