整機一體化人機工程設計,方便操作測量
快速自動對焦，自動尋邊，自動測量功能，大大提高檢驗效率
采用亞像素細分技術，提高圖像邊界分辨能力
X、Y、Z三軸伺服控制，定位精度高速度快，運行平穩
SPC 數據處理分析，大批量治具測量
自主開發QMS3D軟件，可滿足客戶不同測量需求
配置操縱手柄，亦可軟件程控
可選配自動變倍鏡頭、激光位移器、簡易測頭
技術參數：

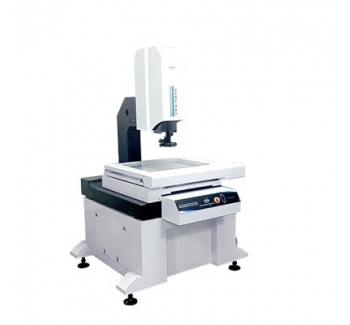

儀器型號 | VMS-5040H | ||
工 作 臺 | 金屬臺尺寸 | 786*636 | |
玻璃臺尺寸 | 570*470 | ||
運動行程 | 470*370 | ||
儀器重量 | 850 | ||
外形尺寸 | 1200*1270*1870 | ||
Z軸升降行程 | 200mm（特殊定制達300mm或400mm） | ||
X、Y、Z數顯分辨力 | 0.5μm | ||
X、Y坐標示值誤差 | (2.5+L/100) μm (L為被測長度，單位：mm) | ||
影像系統 | 攝像機 | 1/2“彩色CCD攝像機 | |
變倍鏡頭倍率 | 0.7X—4.5X | ||
物方視場 | 11.1mm～1.7mm | ||
視頻倍率 | 20X～128X | ||
光源系統 | 表面光源與透射光源均用LED，亮度可調 | ||
