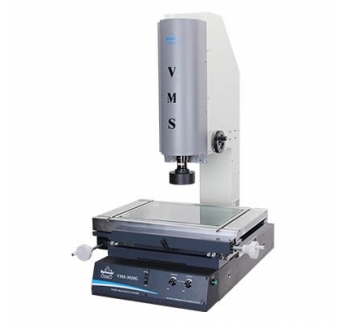

G型手動影像儀
用途：該儀器適用于以二維坐標測量為目的的應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。特點：自主開發QMS3D-M軟件，高清晰彩色攝像機軟件輔助調光，便于使用者知道光是否過度飽和可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量可實現高度輔助測量采用T型槽工作臺，方便各種夾治具的安裝不受限制(VMS-1510G除外)光柵尺分辨力為0.5um腳踏開關與軟件配合，操作更簡便技術規格參數
用途：該儀器適用于以二維坐標測量為目的的應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。
特點：
自主開發QMS3D-M軟件，高清晰彩色攝像機
軟件輔助調光，便于使用者知道光是否過度飽和
可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量
可實現高度輔助測量
采用T型槽工作臺，方便各種夾治具的安裝不受限制(VMS-1510G除外)
光柵尺分辨力為0.5um
腳踏開關與軟件配合，操作更簡便
技術規格參數：
型號 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G | |
工作臺 | 金屬臺尺寸（mm） | 354*228 | 404*228 | 450*280 | 500*330 | 606*466 |
玻璃臺尺寸（mm） | 210*160 | 260*160 | 306*196 | 350*250 | 450*350 | |
運動行程（mm） | 150*100 | 200*100 | 250*150 | 300*200 | 400*300 | |
X、Y、Z軸數顯分辨力 | 0.5μm | |||||
示值誤差（μm） | E1XY=（2.5+L/100）μm | |||||
截面原點一致性誤差（μm） | E0≤30（Z軸升降行程每100mm） | |||||
儀器重量（kg） | 100 | 110 | 120 | 140 | 240 | |
Z軸升降行程 | 150mm（可訂購至300mm）（配同軸光鏡頭，表面光到玻璃面距離為70mm） | |||||
影像系統 | 攝像機：彩色1/3CCD攝像機 變倍鏡頭倍率：0.7X~4.5X | |||||
視頻總倍率：26.6X~171X（19.5顯示器，分辨率1440*900） 物方視場：8.1mm~1.3mm | ||||||
電源：AC 100-240V 50/60Hz 功率：50W（不包含電腦） | ||||||
儀器配件 | 1X鏡筒（標配） | 0.5X鏡筒（選配） | 工作距離（mm） | ||
變倍鏡頭 | 0.7X~4.5X | 0.7X~4.5X | |||
附加鏡 | 視頻倍率 | 物方視場（mm） | 視頻倍率 | 物方視場（mm） | |
0.5X（選配） | 13.3X~85.5X | 16.2~2.6 | 6.65X~42.7X | 32.4~5.2 | 175 |
1X（標配） | 26.6X~171X | 8.1~1.3 | 13.3X~85.5X | 16.2~2.6 | 92 |
2X（選配） | 53.2X~342X | 4~0.7 | 26.6X~171X | 8.1~1.3 | 36 |
可選配：十字線、DC3000數顯表、Renishaw簡易測頭、同軸光鏡頭、電腦
