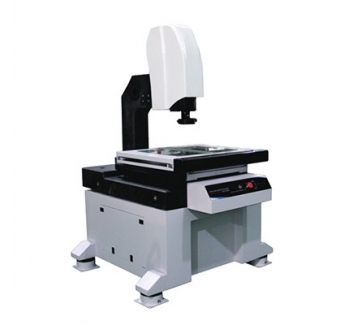

全自動落地式影像儀
用途：該儀器適用于以二維測量為主的應用領域，也可作三維輔助測量。在機械、電子、儀表、塑料等行業被廣泛應用。特點：整機一體化人機工程設計，方便操作測量具有快速自動對焦，自動尋邊,自動測量功能，大大提高檢驗效率。可選配自動變倍功能，無需像素校正實現多倍率下高效測量自主開發QMS3D軟件，可滿足客戶不同測量需求采用亞像素細分技術，提高邊界分辨能力配置操縱手柄，亦可軟件程控SPC數據處理分析，大批量治具測
用途：該儀器適用于以二維測量為主的應用領域，也可作三維輔助測量。在機械、電子、儀表、塑料等行業被廣泛應用。
特點：
整機一體化人機工程設計，方便操作測量
具有快速自動對焦，自動尋邊,自動測量功能，大大提高檢驗效率。
可選配自動變倍功能，無需像素校正實現多倍率下高效測量
自主開發QMS3D軟件，可滿足客戶不同測量需求
采用亞像素細分技術，提高邊界分辨能力
配置操縱手柄，亦可軟件程控
SPC數據處理分析，大批量治具測量
X、 Y、Z三軸伺服控制，定位精度高速度快，運行平穩
采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量
技術規格參數：
型號 | VMS-5040H | |
工作臺 | 金屬臺尺寸（mm） | 786*636 |
玻璃臺尺寸（mm） | 570*470 | |
運動行程（mm） | 470*370 | |
X、Y、Z軸數顯分辨力 | 0.5μm | |
示值誤差（μm） | E1XY=（2.5+L/100）μm | |
外形尺寸(長*寬*高)mm | 1200*1270*1870 | |
儀器重量（kg） | 850 | |
Z軸升降行程 | 200mm（可訂購至400mm） | |
影像系統 | 攝像機：1/2彩色CCD攝像機 | |
變倍鏡頭倍率：0.7X~4.5X | ||
物方視場（對角線）：11.1mm~1.7mm | ||
電源：AC 100-240V 50/60Hz 功率：400W（不包含電腦） 電腦：品牌電腦（標配） | ||
