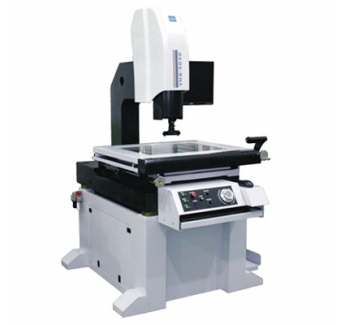

半自動落地式影像儀
用途：該儀器適用于以二維測量為主的應用領域，也可作三維輔助測量。在機械、電子、儀表、塑料等行業被廣泛應用。特點：整機一體化人機工程設計，方便操作測量。工作臺一鍵式氣動單手快速移動操作。Z軸三種速度模式選擇對焦可選配自動變倍功能，無需像素校正實現多倍率下高效測量。用被動式減震裝置，提高整機精度穩定性。自主開發QMS3D-C軟件，使用高清晰1/3”彩色攝像機可通過激光指示器尋找被測工件的具體位置，可適
用途：該儀器適用于以二維測量為主的應用領域，也可作三維輔助測量。在機械、電子、儀表、塑料等行業被廣泛應用。
特點：
整機一體化人機工程設計，方便操作測量。
工作臺一鍵式氣動單手快速移動操作。
Z軸三種速度模式選擇對焦
可選配自動變倍功能，無需像素校正實現多倍率下高效測量。
用被動式減震裝置，提高整機精度穩定性。
自主開發QMS3D-C軟件，使用高清晰1/3”彩色攝像機
可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量
可實現高度輔助測量
光柵尺分辨力為0.5 μm
技術規格參數：
型號 | VMS-5040MH | |
工作臺 | 金屬臺尺寸（mm） | 786*636 |
玻璃臺尺寸（mm） | 570*470 | |
運動行程（mm） | 500*400 | |
X、Y、Z軸數顯分辨力 | 0.5μm | |
示值誤差（μm） | E1XY=（2.8+L/75）μm | |
外形尺寸(長*寬*高)mm | 1200*1270*1870 | |
儀器重量（kg） | 850 | |
Z軸升降行程 | 200mm（可訂購至400mm） | |
影像系統 | 攝像機：1/3彩色CCD攝像機 變倍鏡頭倍率：0.7X~4.5X | |
視頻總倍率: 20X ~ 128X (19.5"顯示器，分辨率1440*900) | ||
物方視場（對角線）：11.1mm~1.7mm | ||
電源：AC 100-240V 50/60Hz 功率：200W（不包含電腦） 電腦：品牌電腦（標配） | ||
