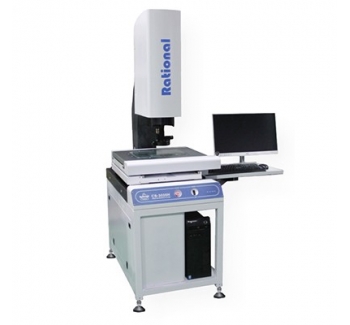

一體式全自動影像測量儀
用途：該儀器適用于以二維測量為主的應用領域，也能做三維輔助測量。特點：整機一體化設計X、Y、Z軸伺服控制，定位精度高，速度快主體結構材料采用花崗巖，使儀器穩定性更好具有快速自動對焦、自動尋邊、自動測量功能配合自主開發的QMS3D軟件，功能強大，可滿足客戶不同的測量需求.SPC數據處理分析，大批量治具測量程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量技術規格參數：型號CS-3020H金屬臺尺寸
用途：該儀器適用于以二維測量為主的應用領域，也能做三維輔助測量。
特點：
整機一體化設計
X、Y、Z軸伺服控制，定位精度高，速度快
主體結構材料采用花崗巖，使儀器穩定性更好
具有快速自動對焦、自動尋邊、自動測量功能
配合自主開發的QMS3D軟件，功能強大，可滿足客戶不同的測量需求.
SPC數據處理分析，大批量治具測量
程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
技術規格參數：
型號 | CS-3020H |
金屬臺尺寸（mm） | 556*406 |
玻璃臺尺寸（mm） | 350*250 |
運動行程（mm） | 300*200 |
X、Y示值誤差（μm） | E1XY=（2.5+L/100）其中L為被測長度 |
Z軸升降行程(mm) | 200 |
儀器外形尺寸(mm) | 910*1265*1820(L*W*H |
儀器重量kg | 500 |
視頻總倍率 | 20X~128X |
變倍鏡頭 | 0.7X~4.5X |
物方視場（mm） | 11.1~1.7 |
傳動形式 | X、Y、Z軸均采用滾珠線桿傳動軸的形式 |
攝像機 | 彩色1/2”CCD攝像機 |
電源 | AC 220V 50/60Hz |
功率 | 500W(不含計算機) |
計算機 | 品牌計算機（標配） |
