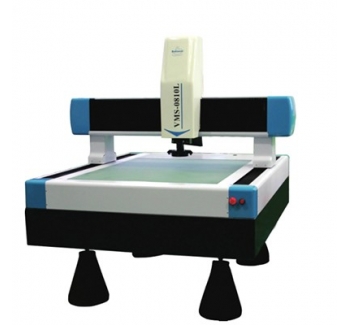

線軌大行程全自動影像儀
用途：VMS-0810L是全自動型大工作范圍的影像測量儀，X、Y軸采用線性導軌式結構，以二維測量為主，也可以作三維輔助測量。特點：自主開發QMS3D軟件，可滿足客戶不同測量需求具有快速自動對焦、自動尋邊，強大的編程和自動測量功能采用亞像素細分技術，提高邊界分辨能力配置操縱手柄，亦可軟件程控SPC數據處理分析，大批量治具測量X、Y. Z三軸伺服控制，定位精度高速度快，運行平穩采用自主開發的嵌入式模塊
用途：VMS-0810L是全自動型大工作范圍的影像測量儀，X、Y軸采用線性導軌式結構，以二維測量為主，也可以作三維輔助測量。
特點：
自主開發QMS3D軟件，可滿足客戶不同測量需求
具有快速自動對焦、自動尋邊，強大的編程和自動測量功能
采用亞像素細分技術，提高邊界分辨能力
配置操縱手柄，亦可軟件程控
SPC數據處理分析，大批量治具測量
X、Y. Z三軸伺服控制，定位精度高速度快，運行平穩
采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
可通過激光指示器尋找被測工件的具體位置
可配置自動變倍鏡頭、同軸光鏡頭、激光位移器、
RENISHAW簡易探針
采用線性導軌型式，無需供氣，出貨后無需在客戶那里進行裝調，可拆下包裝后直接使用
固定式玻璃工作臺及00級花崗巖平臺底座，穩定性好，承載量大，精度高，可測量較大、較重零件而不影響儀器精度
高速進行測量，提高測量效率
技術規格參數：
型號 | VMS-0810L | |
工作臺 | 玻璃臺尺寸（mm） | 900*1170 |
運動行程（mm） | 800*1000 | |
X、Y、Z軸數顯分辨力 | 0.5μm | |
示值誤差（μm） | E1XY=（3.5+L/200）μm | |
外形尺寸(長*寬*高)mm | 1700*1600*1700 | |
儀器重量（kg） | 1900 | |
Z軸升降行程 | 200 | |
X/Y軸速度 | 400mm/s | |
影像系統 | 攝像機：彩色1/2CCD攝像機 | |
變倍鏡頭倍率：0.7X~4.5X 視頻總倍率：20~128X（19.5顯示器，分辨率1440*900） | ||
物方視場：8.1mm~1.3mm | ||
電源：AC 220V 50/60Hz 功率：1800W（不包含電腦） | ||
可選配：自動變倍鏡頭、同軸光鏡頭、激光位移器、白光納米檢測模組、簡易測頭
